- 暫無更多圖片。
高鉻鑄鐵藥芯焊絲
更新：2017-1-1 11:11:02點擊：
- 產品品牌抗耐牌
- 產品型號高鉻鑄鐵藥芯焊絲
產品介紹
高鉻鑄鐵藥芯焊絲簡介
用自動堆焊對高鉻鑄鐵藥芯焊絲堆焊合金的組織及耐磨性進行試驗，研究Cr/C 對堆焊層的組織和耐磨性的影響。研究發現，Cr/C 增加，初生碳化物形狀越來越規則，初生碳化物的桿狀纖維增長，增加堆焊層的韌性。初生碳化物微區Cr 含量增加，增加初生碳化物顯微硬度。Cr/C 與初生碳化物面積分數對耐磨性的影響比較明顯,其中初生碳化物面積分數與耐磨性呈線性關系。高鉻鑄鐵堆焊層的耐磨性受到基體組織影響較大，由奧氏體及其分解產物構成的混合基體的堆焊層耐磨性最大。

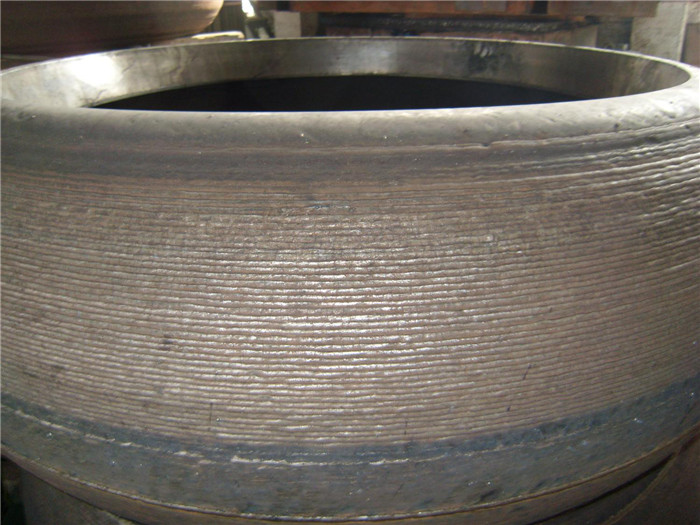

圖(1)北京耐默公司高鉻鑄鐵藥芯焊絲倉庫
高鉻鑄鐵藥芯焊絲配方獨特，熔敷率高，無飛濺。成型好，焊縫質量優異。采用先進的明弧焊接技術，焊前無需預熱，焊后無需熱處理，工藝簡單。修復成本能降低。被廣泛應用于電力、水泥、鋼鐵、礦山、石油、化工、鐵路、閥門、制糖、船舶等行業。
高鉻焊絲型號及應用介紹
|
牌號
|
C
|
Mn
|
Si
|
Cr
|
Ni
|
W
|
Co
|
Fe
|
其他
|
堆焊層硬度HRC
|
用途
|
|
KN101
|
2.5-3.3
|
0.5-1.5
|
2.8-4.2
|
25-31
|
3-5
|
|
|
|
|
48-54
|
用于堆焊耐磨損，抗氧化或耐氣蝕的部件。
|
|
KN103
|
3.0-4.0
|
≤ 3.0
|
≤ 3.0
|
25-32
|
|
|
4-6
|
|
B0.5-1.0
|
58-64
|
用于要求抗強烈磨損場合。
|
|
KN111
|
0.9-1.4
|
≤ 1.0
|
0.4-2.0
|
26-32
|
|
3.5-6.0
|
余量
|
≤2.0
|
|
40-45
|
堆焊高溫高壓閥門，熱剪切刀刃，熱鑄模等。
|
|
KN112
|
1.2-1.7
|
≤ 1.0
|
0.4-2.0
|
26-32
|
|
7.0-9.5
|
余量
|
≤2.0
|
|
45-50
|
堆焊高溫高壓閥門，內內燃機閥，熱軋輥孔型
|
|
KN113
|
2.5-3.3
|
≤ 1.0
|
|
27-33
|
21-24
|
15-19
|
余量
|
|
|
55-60
|
用于牙輪鉆頭軸承等
|
|
KN113G
|
3.2-3.55
|
≤ 1.0
|
0.5-1.1
|
24-28
|
|
12-16
|
余量
|
≤2.5
|
|
≤54
|
堆焊螺旋送料器，高溫熱軋輥，油田鉆頭等
|
|
KN113Ni
|
1.5-2.0
|
|
0.9-1.3
|
24-27
|
|
11.5-13
|
余量
|
0.85-1.35
|
|
37-40
|
用于耐氣蝕，耐腐蝕性要求較高的內燃機氣門，排氣閥的堆焊
|
|
KN114
|
2.4-3.0
|
≤ 1.0
|
≤2.0
|
27-33
|
|
11-14
|
余量
|
≤2.0
|
|
≤52
|
堆焊牙輪鉆頭軸承，粉碎機葉片等
|
|
KN115
|
0.15-0.35
|
|
|
26-29
|
1.75-3.25
|
12.5-15.5
|
余量
|
≤1.0
|
Mo5.0-6.0
|
≤27
|
加工硬化性好，堆焊閥門，鑄模和擠壓模等
|
|
KN116
|
0.7-1.2
|
≤ 0.5
|
≤1.0
|
30-34
|
|
16-18
|
余量
|
|
|
46-50
|
堆焊銅基合金和鋁基合金的熱壓模，熱擠壓模等
|
|
KN117
|
2.3-2.7
|
≤ 0.5
|
≤1.0
|
31-34
|
≤3.0
|
|
余量
|
|
|
≤53
|
用于泵的套筒和旋轉密封環，磨損面板軸承套筒的堆焊。
|
|
KN710
|
|
|
|
|
|
|
|
|
WC60
|
61-65
|
用于耐嚴重磨料磨損
|
|
KN121
|
0.5-1.0
|
≤ 0.1
|
3.5-5.5
|
12-18
|
余量
|
|
|
3.5-5.5
|
B2.5-2.45
|
59-62
|
用于耐蝕泵閥，軸套等
|

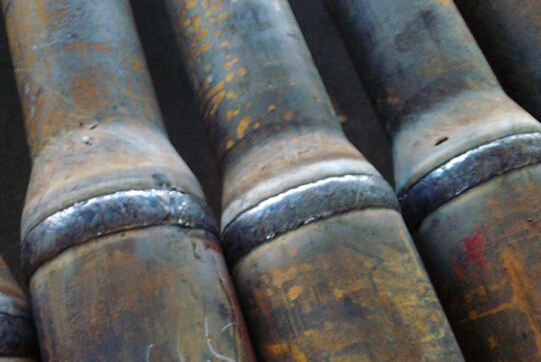

圖(2)高鉻鑄鐵藥芯焊絲除了鉻合金還有多種其他元素，也可以向北京耐默公司定制特種耐磨焊絲
氣（自）保護堆焊耐磨藥芯焊絲化學成分及用途
|
牌號
|
保護氣體
|
C
|
Mn
|
Si
|
Cr
|
Mo
|
其他
|
堆焊層硬度HRC
|
用途
|
|
KN212-1
|
CO2
|
0.3-0.6
|
|
|
≤5.0
|
≤4.0
|
|
≤50
|
用于堆焊受磨料磨損和粘著磨損的機件
|
|
KN247-1
|
CO2
|
≤0.7
|
|
2-3
|
7-9
|
|
|
55-60
|
用于堆焊受泥沙磨損和氣蝕破壞的水里機械
|
|
KN337-1
|
CO2
|
0.25-0.55
|
|
|
2.0-3.5
|
|
W7.0-10.0
|
≤48
|
|
|
KN397-1
|
CO2
|
≤0.6
|
1.5-2.5
|
≤1.0
|
5-7
|
≤1.0
|
|
55-60
|
用于堆焊各種冷鍛模，冷軋輥等高硬度部件等
|
|
KN616-2
|
無
|
3.0-3.5
|
0.9-1.2
|
0.7-1.0
|
13.5-15.5
|
0.3-0.6
|
|
46-53
|
堆焊耙路機的齒，破碎機錘頭等
|
|
KN646Mo-2
|
無
|
2.9-3.4
|
0.6-1.0
|
0.5-1.9
|
23-26
|
2.5-3.1
|
|
55-60
|
堆焊筑路機和采石設備的零件等
|
|
KN698
|
Ar及CO2
|
≤3.0
|
|
|
4.5-5.0
|
|
W8.5-14
|
≤60
|
用于礦山機械和泥漿泵的堆焊
|
埋弧堆焊耐磨藥芯焊絲化學成分及用途
|
牌號
|
焊劑
|
C
|
Mn
|
Si
|
Cr
|
Mo
|
其他
|
堆焊層硬度HRC
|
用途
|
|
KN047
|
HJ107
|
≤1.7
|
1.5-3.0
|
|
4.0-7.0
|
1.5-3.0
|
Ni3.0
|
≤55
|
用于輥壓機的擠壓輥表面堆焊
|
|
KN057
|
HJ260
|
0.2-0.5
|
|
|
4.0-6.0
|
0.5-1.5
|
|
44-46
|
用于熱軋輥，開輥的制造和修復
|
|
KN117Mn
|
HJ431
|
≤0.1
|
1.2-1.6
|
|
1.5
|
1.5
|
|
30
|
用于HYD616Nb焊絲時的打底
|
|
KN616Nb
|
HJ151
|
1.0-2.0
|
0.3-0.5
|
|
10-15
|
|
|
Si Nb5.5-07.0
|
用于特別嚴重磨料磨損和沖擊載荷工況下的水泥磨輥，電廠磨煤機磨輥的堆焊
|
|
KN707
|
HJ260
|
2.0-3.0
|
2
|
1
|
|
|
W40-50
|
60
|
碳化鎢藥芯焊絲，用于礦山設備等
|

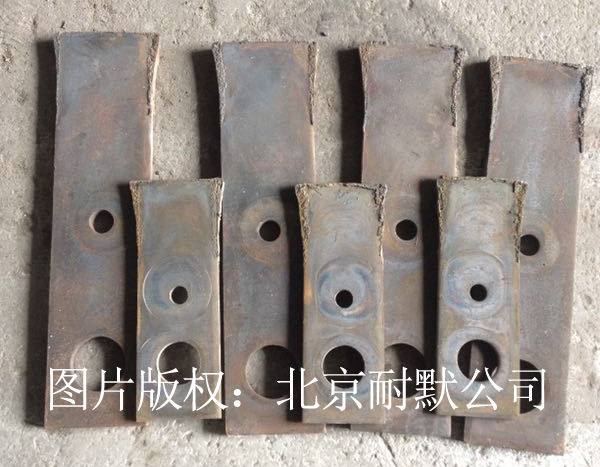

圖(3)采用高鉻鑄鐵藥芯焊絲制作的粉碎機錘片使用壽命大大提高
采用堆焊耐磨焊絲的優點1）節省成本。堆焊一磨損件以重新達到要求比更換磨損件可節省去25%-75%的成本2）提高工件使用壽命。與沒有堆焊金屬件相比，堆焊金屬件視其使用范圍不同，可不同程度地增加30%——800%的使用壽命。
更多產品
